Измерение уровня жидких
и вязких продуктов
Радарные уровнемеры БАРС отлично зарекомендовали себя при измерении уровня различных жидких продуктов. Радарный метод измерения, а также заложенные оригинальные алгоритмы измерения уровня, позволяют радарным уровнемерам БАРС устойчиво работать в самых сложных условиях эксплуатации. На работу уровнемеров БАРС и их точность измерения не влияют волнение продукта, агрессивный характер продукта, испарения, конденсат или возможные отложения продукта. Уровнемеры способны работать при высоких температурах и избыточном давлении.
Точность и стабильность измерений
Основным достоинством применения радарных уровнемеров БАРС для измерения уровня жидких продуктов является обеспечение высокой точности измерений (погрешность ±1 мм) в совокупности с простотой и удобством в использовании.

В радарных уровнемерах БАРС воплощены последние достижения микросхемотехники СВЧ и цифровой техники формирования и обработки сигналов. В алгоритмах измерения уровня заложены различные оригинальные программные и аппаратные фильтры.

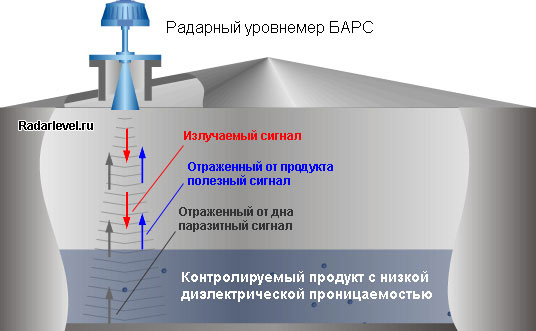

Например, важной задачей при бесконтактном измерении уровня является обеспечение возможности работы радарных уровнемеров на продуктах с низкой диэлектрической проницаемостью (например, таких как нефть, светлые и темные нефтепродукты и т.п.). Такие продукты обладают свойством "прозрачности" для радиоволны. Особенно сильно это свойство проявляется, когда уровень продукта приближается к минимуму. В этот момент контролируемый продукт просто "пробивается" радиоволной и уровнемер "видит" дно, вместо реального уровня продукта.

Для решения этой задачи в радарных уровнемерах БАРС реализован алгоритм, который позволяет минимизировать эффект отраженного паразитного сигнала от дна емкости и тем самым обеспечивает стабильную работу уровнемера.

Радарный уровнемер БАРС

Благодаря уникальным запатентованным методикам и алгоритмам обработки сигнала, которые реализованы в наших радарных уровнемерах, приборы БАРС точно и стабильно измеряют текущий уровень, как проводящих сред, так и сред с низкой диэлектрической проницаемостью.
Универсальность применения
Радарные уровнемеры БАРС способны измерять текущий уровень практически любых продуктов в резервуарах и емкостях разных форм  (горизонтальных, вертикальных, шаровых и т.д.) в регионах с самыми жесткими климатическими условиями – в Сибири, Урале, Башкортостане, Татарстане т.д.

Основные виды контролируемых продуктов уровнемерами БАРС:

Товарная нефть и нефтяной раствор из скважин;
Светлые и темные (мазут, битум и т.п.) нефтепродукты;
Авиационный керосин;
Растворители;
Спирты;
ЛВЖ;
Кислоты и щелочи;
Буровые растворы;
Химически очищенная вода;
Химические реагенты в цехах водоподготовки ТЭЦ, ГРЭС и АЭС;
Дренажные стоки нефтеперерабатывающих предприятий;
Пищевые жидкости и растительные масла.

Основные типы емкостей и резервуаров, на которых применяются уровнемеры БАРС:

резервуары вертикальные стальные (РВС), резервуары горизонтальные стальные (РГС), шаровые резервуары, газгольдеры, цилиндрические цистерны, прямоугольные емкости, резервуары с понтонами и плавающими крышами, железобетонные емкости и резервуары;
байпасы и обводные трубы резервуаров;
открытые емкости, шламохранилища, лотки Вентури.

Примеры установки радарных уровнемеров БАРС на различные типы емкостей

Универсальность применения радарных уровнемеров БАРС в любых технологических процессах обеспечивается различными вариантами антенно-волноводных систем: одно – рупорная, двух – рупорная, одно – стержневая, двух – стержневая, направленный волновод.

Универсальность подключения радарных уровнемеров БАРС к тому или иному технологическому процессу обеспечивается изготовлением присоединительных фланцев уровнемеров как ответных по требованию заказчика.
Испарения, конденсат, отложения
Важным преимуществом радарных уровнемеров серии БАРС является способность стабильно и надежно работать в тяжелых условиях эксплуатации, обусловленных как физическими свойствами контролируемого продукта, так и определенными технологическими условиями его хранения в резервуаре (наличие высокой температуры, давления, присутствие испарений и конденсата и т.п.).

Часто в процессе производства какого-либо жидкого или пастообразного продукта используется принудительный подогрев или сам процесс проходит при повышенных температурах, в результате чего возникают испарения, конденсат и отложения продукта на антенно-волноводных системах уровнемеров и стенках емкости. Это обстоятельство в значительной степени усложняет процесс высокоточного измерения уровня продукта, а зачастую делает его невозможным (например, при использовании контактных датчиков уровня).

Благодаря специальным фильтрам, которые используются в радарных уровнемерах БАРС, влияние испарений, конденсата и отложений на точность измерений уровнемера практически сведено к минимуму.

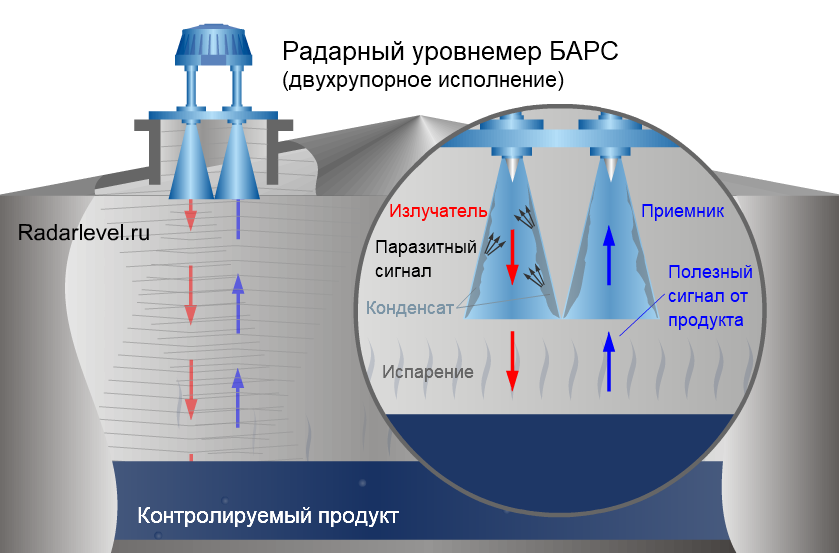

Особого внимания в этом плане заслуживают уровнемеры БАРС (БАРС 352И, БАРС 322МИ) с двух – рупорной (или двух – стержневой)  конструкцией антенно-волноводной системы (излучатель и приемник разнесены), благодаря чему отраженный от продукта полезный сигнал не "смешивается" с паразитными сигналами, получаемыми от налипаний и конденсата, чем обеспечивается требуемая погрешность измерения.

Также необходимо упомянуть, что уровнемеры с двух – рупорной (или двух – стержневой)  конструкцией антенно-волноводной системы приспособлены для работы со слабоотражающими радиоволны продуктами (нефть, битум, мазут и т.д.). Дело в том, что интенсивность отраженной волны пропорциональна величине относительной диэлектрической проницаемости продукта. Наличие у прибора двух отдельных трактов - передающего и приемного (в отличие от одноантенного уровнемера) позволяет не только уверенно принимать более слабые отраженные сигналы, но и устойчиво работать при наличии испарений над продуктом (предприятие «Контакт-1» фактически является единственным производителем двухантенных радарных уровнемеров).

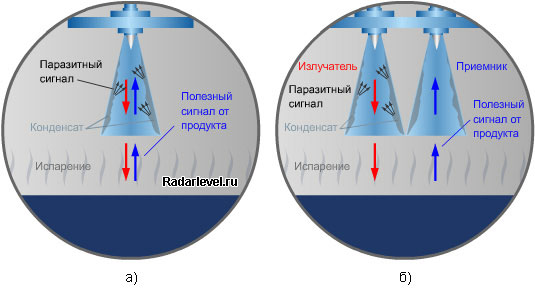

а) Одно - рупорная антенно - волноводная система. Паразитный сигнал влияет на точность измерения.

б) Двух - рупорная антенно - волноводная система.  Даже при сильном конденсате  влияние паразитного сигнала на точность измерения сведено к минимуму.

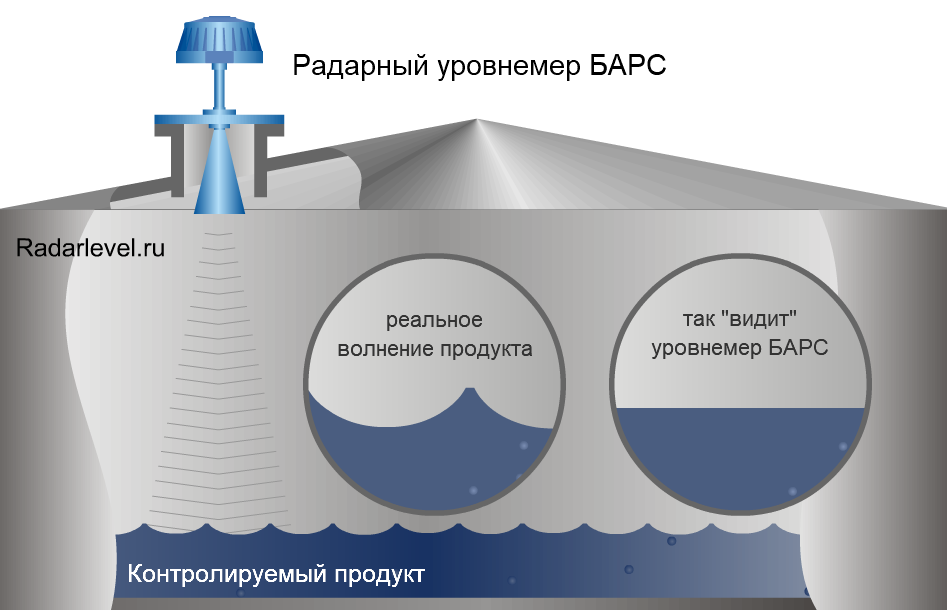

Волнение контролируемого продукта, наличие пены
Возможность измерения радарными уровнемерами БАРС уровня жидкостей с неспокойной (кипящей, турбулентной) поверхностью с присутствием пены, достигается применением сложных алгоритмов обработки сигнала, реализованных в уровнемерах, а так же правильным подбором антенно-волноводной системы прибора в соответствии с конкретным технологическим циклом.

Высокая температура контролируемого продукта
Именно правильный выбор антенно-волноводной системы уровнемера БАРС обеспечивает способность прибора выполнять задачи по измерению текущего уровня при высоких температурах  (до +300 °С) контролируемого продукта и избыточном давлении.

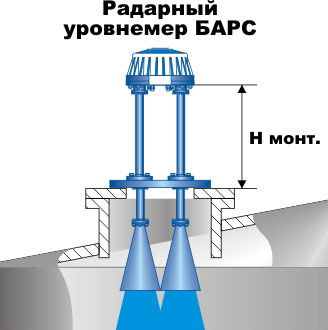

Радарный уровнемер БАРС на высокую температуру
(при Нмонт. = 1000мм, температура измеряемой среды до +300°С)

Агрессивные продукты
Для контроля уровня агрессивных продуктов предъявляются жесткие требования к конструкции уровнемеров. Материалы и технические решения, используемые при создании радарных уровнемеров БАРС, позволяют применять их на подавляющем большинстве химических производств.

Применение уровнемеров БАРС на агрессивных средах, таких как растворители, спирты, щелочи, кислоты, сырая нефть и т.п., обусловлено выполнением антенно-волноводной системы из нержавеющей стали и фторопласта. Использование специальных уплотнителей, как в корпусе прибора, так и в антенно-волноводном тракте обеспечивает высокую стойкость уровнемера БАРС к агрессивным продуктам.
