Радарный уровнемер БАРС 322МИ
Радарный уровнемер БАРС 322МИ
Радарный уровнемер БАРС 322МИ предназначен для непрерывного бесконтактного измерения уровня различных жидких (нефти, нефтепродуктов, воды, щелочей, кислот, масла, пищевых жидкостей и др.) и сыпучих (цемента, извести, песка, щебня, руды, шихты, угля, гранулированного порошка) сред, контроля и световой сигнализации заданных положений текущего уровня или текущего объема в технологических и товарных резервуарах, бункерах, танках и т.п. стационарных установках, в том числе и в емкостях, находящихся под избыточным давлением.

Радарные уровнемеры БАРС 322МИ позволяют отображать измеренное значение на встроенном цифровом индикаторе и осуществлять преобразование измеренного значения в токовый сигнал и цифровой кодовый сигнал RS-485 для последующего обмена информацией с другими аппаратными средствами автоматизированных систем управления (АСУ).
Основные технические характеристики
Напряжение питания +24В
Погрешность измерения ±50мм
Диапазон измерения до 30 м
Выходные сигналы:
непрерывный токовый 0 ... 5 мА или 4 ... 20 мА
или 0 ... 20 мА
цифровой выход RS-485
релейный (уставки) 2
Встроенный цифровой индикатор есть
Условия эксплуатации:
температура окружающей среды -40 °С ... +50 °С
температура контролируемой среды -40 °С ... +150 °С
давление в объекте контроля до 1,6 МПа
Степень защиты обеспечиваемая оболочкой IP65

Примечание – Возможно специсполнение приборов для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.
Комплект поставки
1. Радарный уровнемер БАРС 322МИ – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Паспорт – 1 экз.
4. Программное обеспечение верхнего уровня – 1 компакт-диск.
5. Магнитный ключ – 1 шт.
Достоинства
высокая надежность работы радарного уровнемера независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, наличие испарений, агрессивный характер, запыленность, конденсация водяного пара);
возможность использования уровнемера во взрывоопасных зонах;
возможность местного контроля результатов измерений на встроенном цифровом индикаторе;
наличие интерфейсного выхода RS-485;
низкое (24 В) напряжение питания прибора и малое энергопотребление;
наличие двух встроенных реле;
защита от перенапряжений и грозоразрядов по цепи питания и интерфейсного выхода;
вибропрочное исполнение;
самодиагностика и сигнализация внутреннего температурного режима, отказов модуля СВЧ и микропроцессорной части;
возможность демонтажа уровнемера без разгерметизации резервуара.

Радарный уровнемер БАРС 322МИ

Блок обработки радарного уровнемера БАРС 322МИ

Радарный уровнемер БАРС 322МИ

Крепление блока обработки к антенно-волноводной системе
радарного уровнемера БАРС 322МИ


Радарный уровнемер БАРС 322МИ

Цифровой индикатор и панель управления радарного уровнемера БАРС 322МИ
(управление уровнемером производится с помощью магнитного ключа)


Взрывозащита
Радарный уровнемер БАРС 322МИ имеет маркировку взрывозащиты «lExdIIBT3 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-0-98), соответствует требованиям ГОСТ 12.2.007.0-75, ГОСТ Р 51330.1-99 (МЭК 60079-1-98).

Радарные уровнемеры БАРС 322МИ могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ Р 51330.13-99 (МЭК60079-14-96), гл. 7.3 Правил устройства электроустановок (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Основные функции
непрерывное бесконтактное измерение текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды и преобразование ее в значение текущего уровня, свободного пространства (расстояния от максимального положения уровня до его текущего положения) или текущего объема с учетом параметров, введенных пользователем в режиме настройки;
преобразование значения текущей дальности от плоскости монтажного фланца радарного уровнемера до поверхности контролируемой среды в выходной цифровой (кодовый) сигнал, преобразование значения текущего уровня, свободного пространства или текущего объема контролируемой среды в выходные сигналы: непрерывный токовый, дискретный (контакты реле) и цифровой (кодовый RS-485);
отображение результатов измерений на встроенном цифровом индикаторе: текущего расстояния до поверхности контролируемой среды – в натуральных единицах измерения, текущего уровня – в натуральных или относительных единицах измерения, свободного пространства – в натуральных или относительных единицах измерения, текущего объема – в относительных единицах измерения;
релейная и световая сигнализация двух независимых положений текущего уровня, свободного пространства или текущего объема контролируемой среды, задаваемых пользователем;
идентификация устройства измерения при работе в составе АСУ;
автодиагностика и сигнализация отказов.
Принцип действия

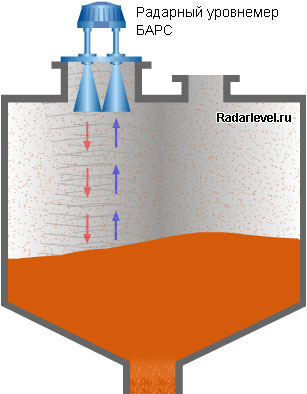

Радарный уровнемер БАРС 322МИРадарный уровнемер излучает радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. Отраженная от поверхности контролируемой среды радиоволна попадает в приемник уровнемера. В результате взаимодействия излученного сигнала и сигнала, отраженного поверхностью контролируемой среды, в приемнике радарного уровнемера выделяется сигнал с частотой, пропорциональной дальности до поверхности. Этот сигнал обрабатывается по специальному алгоритму микропроцессором, с помощью которого происходит вычисление дальности до контролируемой среды, преобразование ее в текущий уровень или текущий объем и отображение его значения на встроенном цифровом индикаторе.

Одновременно текущий уровень или текущий объем преобразуется в цифровой сигнал на интерфейсном выходе и в сигнал токового выхода, которые могут использоваться для передачи информации в ЭВМ или вторичный преобразователь для дистанционной индикации результата измерения.

Радарный уровнемер может эксплуатироваться как автономно, так и совместно с внешними устройствами:
– ПЭВМ с программным обеспечением верхнего уровня;
– универсальный вторичный преобразователь УВП-02;
– блок контроля и управления БУК-01;
– аналоговый показывающий прибор (миллиамперметр);
– регистрирующий прибор (самописец).

Радарные уровнемеры БАРС 322МИ могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.
Исполнения приборов
Радарный уровнемер конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Конструкция уровнемера позволяет, при необходимости, осуществлять отсоединение и замену блока обработки без демонтажа антенно-волноводной системы, т.е. без разгерметизации резервуара.

Для обеспечения стабильной работы на средах с широким диапазоном значений диэлектрической проницаемости (коэффициента отражения от поверхности), в условиях разнообразия технологических процессов и резервуаров с различными геометрическими размерами, уровнемеры имеют ряд конструктивных исполнений, отличающихся наличием дополнительного усилителя принимаемого сигнала и возможностью варьировать тип и размеры АВС.
