Типовое ПО
для радарных уровнемеров БАРС
ПО для радарного уровнемера БАРСТиповое программное обеспечение выполнено для решения типовых задач контроля уровня, объема и массы продуктов в различных отраслях промышленности. Данные по уровню продукта считываются с радарных уровнемеров БАРС, подключенных в линию интерфейса RS-485.

В системы могут дополнительно входить приборы, производимые на предприятии "КОНТАКТ-1" и модули ввода/вывода фирмы ICP-DAS. Программное обеспечение выполнено в сетевом варианте, что позволяет просматривать данные на требуемом количестве компьютеров в сети предприятия.
1. АСУ "Парк хранения продуктов"
Система в целом может содержать следующие аппаратные и программные средства:

радарные уровнемеры БАРС;
измерители сигнализаторы уровня ИСУ100МИ;
сигнализаторы уровня СУ200МИ;
датчики уровня Е и ЕС;
преобразователи температуры ТЕМП-01;
модули ввода токового сигнала 4-20мА серии I-7017RC;
модули ввода дискретного сигнала серии I-7041;
модули вывода дискретного сигнала серии I-7043;
повторители серии I-7510;
преобразователь интерфейса RS485 – RS232 серии I-7520;
сервер опроса приборов;
клиентское приложение;
сервер базы данных MySQL.

Полный перечень элементов системы и схема электрическая принципиальная подключения оборудования приведены в комплекте документации на конкретную систему АСУ ТП, поставляемую по согласованному техническому заданию.

ПО для радарного уровнемера БАРС

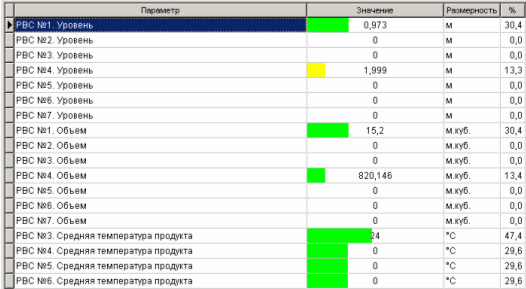

Рис. 1. Окно «Текущие показания»

Внешний вид мнемосхемы разрабатывается по ТЗ заказчика. Дополнительно в системе возможно отображать состояние задвижек (по данным с концевых выключателей).

ПО для радарного уровнемера БАРС

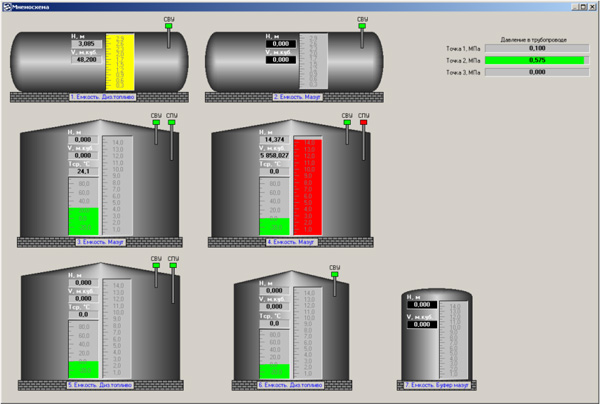

Рис. 2. Окно «Мнемосхема» (вариант)

Скачать руководство оператора АСУ "Парк хранения продуктов" (pdf, 750 КБ).
2. АСКУ "БУК-01"
Программа настроена для получения данных с радарных уровнемеров БАРС, подключенных к блокам контроля и управления БУК-01.

Система в целом состоит из следующих компонентов:

Аппаратное обеспечение:
радарные уровнемеры БАРС;
блоки контроля и управления БУК-01;
блок сопряжения интерфейсов RS485/RS232 (USB) для связи с ЭВМ.

Программное обеспечение:
сервер опроса приборов;
приложение настройки;
клиентское приложение;
сервер баз данных MySQL.

Каждая емкость товарного парка оснащаетсярадарным уровнемером БАРС. Уровнемеры БАРС подключаются к вторичным приборам БУК-01.

Блоки контроля и управления БУК-01 в комплекте с 32-мя аналоговыми датчиками БАРС подключаются к одной линии интерфейса RS-485. Данные с приборов поступают на ЭВМ, где устанавливается сервер опроса приборов, через преобразователь интерфейсов RS485/RS232.

Необходимыми для обеспечения работоспособности системы программными компонентами являются сервер опроса приборов и сервер баз данных MySQL. При этом работа с системой возможна только с одного рабочего места. Сервер опроса и сервер баз данных могут быть установлены на разных компьютерах, связанных между собой по сети Ethernet.

В том случае, если требуется просмотр текущих показаний приборов и архивных данных с других компьютеров, на них должно быть установлено клиентское приложение. При этом клиентские компьютеры должны быть соединены по сети Ethernet с компьютером, на котором установлен сервер баз данных MySQL. Сервер MySQL выступает в таком случае в качестве связующего звена между сервером опроса приборов и клиентскими приложениями.

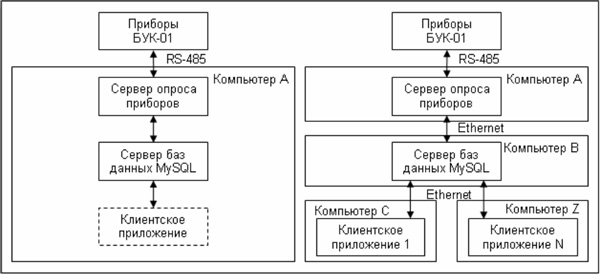

Рис. 3. Возможные варианты развертывания системы



Рис. 4. Окно «Мнемосхема»

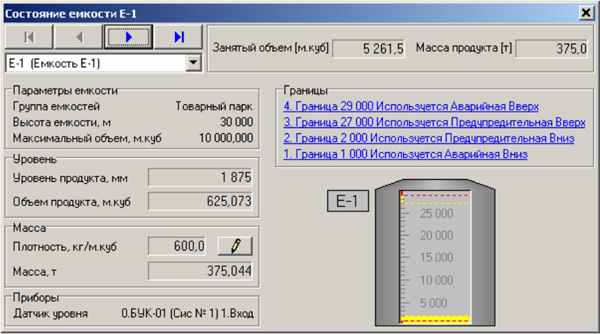

Рис. 5. Окно «Состояние емкости»

Скачать руководство оператора АСКУ "БУК-01" (pdf, 730 КБ).
3. АСК "ЦЕМЕНТ-ЗАВОД"
Специализированное программное обеспечение для контроля уровня и массы цемента в силосах цементных заводов.

Система в целом состоит из следующих компонентов:

– радарные уровнемеры БАРС;
– сервер опроса приборов;
– клиентское приложение;
– сервер базы данных MySQL.

Сервер опроса приборов

Сервер опроса приборов осуществляет следующие функции:
– опрос приборов серии БАРС;
– пересчет значений уровня цемента в значения массы по тарировочным таблицам;
– сохранение данных по уровню и массе цемента в архиве;
– изменение марки цемента в силосе;
– ввод уставок для каждого силоса.

Клиентское приложение

Клиентское приложение осуществляет следующие функции:
– отображение текущих и архивных значений уровня и массы цемента;
– создание и печать отчетов на основе текущей и архивной информации.

Сервер базы данных MySQL

Сервер базы данных MySQL осуществляет следующие функции:
– ввод, коррекцию и хранение таблиц, содержащих параметры настройки системы, тарировочные таблицы, журнал событий, текущие и архивные значения уровня и массы цемента;
– регистрацию и проверку прав доступа пользователей к системе;
– получение информации от сервера опроса приборов;
– предоставление информации клиентским приложениям, установленным на различных компьютерах.



Рис. 6. Окно «Показания силоса»

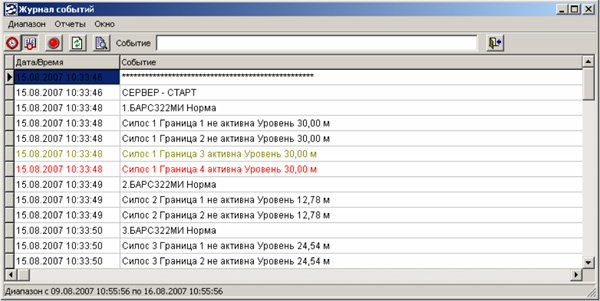

Рис. 7. Окно «Журнал событий»

Скачать руководство оператора АСК "ЦЕМЕНТ-ЗАВОД" (pdf, 520 КБ). .
