Радарный уровнемер БАРС 352И
Радарный уровнемер БАРС 352И
Радарный уровнемер БАРС352И предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±1 мм) коммерческого измерения уровня различных жидких продуктов: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.

Основное преимущество перед радарными уровнемерами БАРС 351И – более стабильная работа в условиях интенсивных испарений, за счет применения двухантенной системы.

Радарный уровнемер БАРС352И зарегистрирован в Государственном реестре средств измерений под №33285-06.
Основные технические характеристики
Напряжение питания +18 ... 36 В
Погрешность измерения ±1мм
Диапазон измерения до 30 м
Выходные сигналы:
непрерывный токовый 4 ... 20 мА
два цифровых выхода RS-485
Условия эксплуатации:
температура окружающей среды -40 °С ... +50 °С
температура контролируемой среды -40 °С ... +100 °С
давление в объекте контроля до 1,6 МПа
Степень защиты обеспечиваемая оболочкой IP65
Комплект поставки
1. Радарный уровнемер БАРС 352И – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Паспорт – 1 экз.
4. Программное обеспечение верхнего уровня – 1 компакт-диск.
5. Свидетельство о поверке – 1 шт.
Достоинства
высокая точность измерений (погрешность измерения ±1 мм);
высокая надежность;
независимость точности и стабильности измерений от влияния дестабилизирующих факторов (температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.);
стабильная работа в условиях интенсивных испарений;
полная автоматизация, что предельно облегчает установку, включение и эксплуатацию прибора;
возможность работы во взрывоопасных зонах;
полная безопасность для персонала предприятий ввиду малой мощности излучения;
легкость интеграции прибора в информационную сеть предприятия и АСУТП ;
автоматические самодиагностика и сигнализация внутренних отказов;
возможность работы при существенном изменении питающих напряжений;
небольшая потребляемая мощность.


Радарный уровнемер БАРС 352И

Радарный уровнемер БАРС 352И

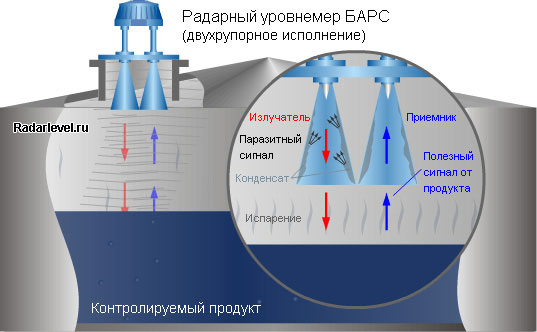

а) Однорупорная антенная система. Паразитный и полезный сигнал смешиваются. При сильном конденсате возможны проблемы в измерении.

б) Двухрупорная анетенная система. Паразитный и полезный сигнал не смешиваются. Даже при сильном конденсате отсутствует влияние паразитного сигнала.
Основные функции
высокоточное, непрерывное, бесконтактное измерение уровня контролируемого продукта и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осу-ществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.
Взрывозащита
Радарный уровнемер БАРС 352И имеет маркировку «1ExdIIBT3 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Принцип действия
Радарный уровнемер БАРС 352И представляет собой радиоволновый дальномер с непрерывным излучением. Блок обработки формирует радиосигнал с периодической линейной модуляцией частоты, излучаемый антенной в направлении контролируемого продукта. Радиоволна проходит через свободное пространство, отражается от поверхности контролируемого продукта, распространяется в обратном направлении, принимается антенной и вновь поступает в блок обработки, где взаимодействует с сигналом, излучаемым в данный момент времени. В результате взаимодействия формируется разностный измерительный сигнал, частота которого пропорциональна дальности до продукта.

Сигнальный процессор производит спектральную обработку измерительного сигнала и выполняет вычисление текущего уровня, которое преобразуется в цифровой код и аналоговый токовый сигнал и передается по линиям информационной связи на внешние устройства.

Как измерительный преобразователь, прибор предусматривает эксплуатацию совместно с внешними устройствами:
– персональная ЭВМ с программным обеспечением;
– универсальный вторичный преобразователь УВП-02;
– блок контроля и управления БУК-01;
– аналоговый показывающий прибор (миллиамперметр);
– регистрирующий прибор (самописец).

Радарные уровнемеры БАРС 352И могут быть объединены в локальную сеть с интерфейсом RS-485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.
Исполнения приборов
Радарный уровнемер БАРС 352И конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Для обеспечения возможности монтажа радарного уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования уровнемеров на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды.
